1520-2308024-20

✅ В наличии
Новый вал: 5 176 Руб
ремонтных нет
Рейтинг:

Обращаем ваше внимание, что некоторые изображения носят исключительно уведомительный характер.
Для уточнения параметров вала обращайтесь к менеджерам

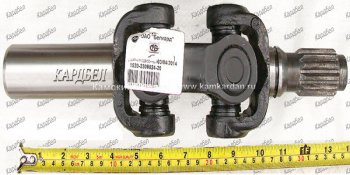

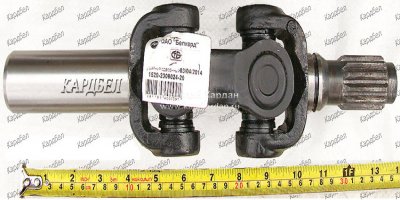

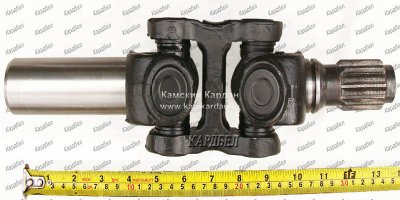

Карданный вал 1520-2308024-20 в сборе

Технические характеристики:

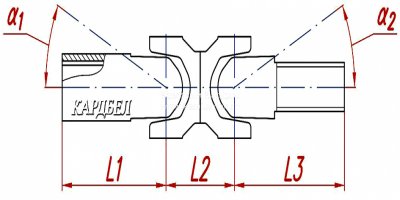

- длина шарнира общая L1+L2+L3 = 145+72+120 = 337 мм,

- применяемая вилка скользящая - 1520-2308047,

- применяемая вилка шлицевая - 1520-2308063-10,

- применяемая вилка сдвоенного шарнира - 15.22.01.013-10,

- применяемые крестовины - 72-2203025РН,

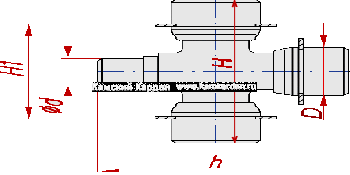

- наружный диаметр подшипника (D) = 30 mm, диаметр шипа крестовины (d) = 16,3 mm,

- расстояние по торцам подшипников (H) = 88 mm, расстояние по торцам шипов (h) = 80 mm,

- расстояние между канавками подшипников (H1) = 60 mm;

- диаметр окружности, описанный элементами шарнира - 105 мм;

- максимальный угол поворота шарнира а1=а2=20°

- крутящий момент без разрушения - 2200 Нм,

- масса = 4,32 кг

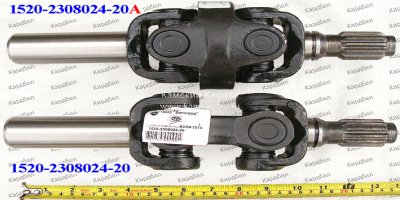

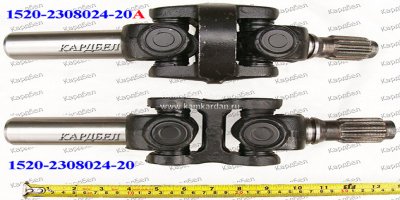

Модификация - 1520-2308024-20А (усиленный)

Основные характеристики

Оставьте отзыв первым, поделитесь своим мнением!

Имя
E-mail
Текст комментария
Оценка для товара
Доставка по России с помощью транспортных компаний - ПЭК, Байкал, ДЛ, Энергия, Мэйджик Транс, КИТ. Возможна доставка через другие транспортные компании, по договоренности с заказчиком.

Отгрузка товара в транспортную компанию в течение 1-2 рабочих дней с момента оплаты, при условии наличия товара на складе. Для спецзаказов отгрузка в транспортную компанию в строго оговоренное время с заказчиком.

Доставка транспортной компанией оплачивается за счет заказчика. При наличии спецусловий, доставка может быть осуществлена за счет компании.

10 000 Руб
Длина в сжатом положении, мм: 1045
5 250 Руб
Длина в сжатом положении, мм: 1045
5 250 Руб
Длина в сжатом положении, мм: 1106
8 400 Руб
Длина в сжатом положении, мм: 278
7 350 Руб
Длина в сжатом положении, мм: 278
5 250 Руб
Длина в сжатом положении, мм: 626
10 000 Руб
Длина в сжатом положении, мм: 1062
5 250 Руб
Длина в сжатом положении, мм: 850
6 300 Руб
Длина в сжатом положении, мм: 361
Подсказка

Если вы не знаете какой именно кардан вам нужен, наши специалисты помогут вам подобрать подходящий карданный вал. Звоните по бесплатному номеру клиентской поддержки или закажите обратный звонок.

Для максимально точного подбора кардана вам желательно определить стыковочные размеры фланцев и минимальную длину вала (от края фланца до края другого фланца в сжатом положении).

минимальная длина карданаразмеры фланца
